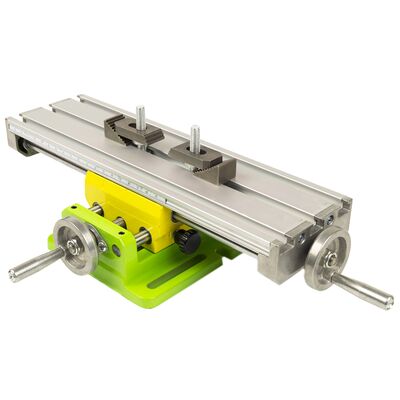

Координатный стол Beking BG-6301

Координатный стол BG-6301 от торговой марки Beking - это гибридная модель, созданная на основе двух других столов BG-6300 и BG-6350. Переняв размеры у первой модели, а конструкцию у второй, данный координатный стол стал довольно востребованным. Ведь он имеет усиленный корпус и прочные узлы соединения в сравнении с BG-6300, и более миниатюрные размеры по сравнению с BG-6350.

Итак, данная модель порадует Вас прочностью, надежностью и износостойкостью, благодаря тому, что почти все элементы стола изготовлены из металла. Торцы стола, как и сама рабочая поверхность, изготовлены из алюминия. А основание выполнено из чугуна, благодаря чему стол будет устойчиво стоять на любой ровной поверхности. Основные детали стола соединены по типу «ласточкиного хвоста», что устраняет малейшее возникновение люфта.

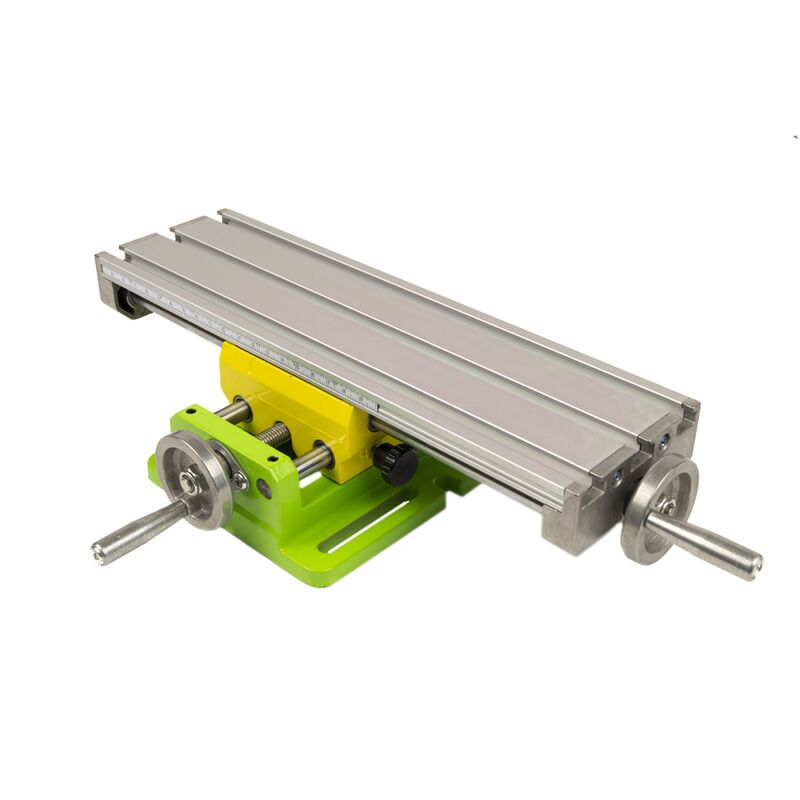

Вдоль координатных осей рабочий стол перемещается по стальным направляющим: за ось X отвечает продольная подача, а за ось Y - поперечная. При этом максимальный ход по оси X составляет 20 см, а по оси Y - всего 5 см. В отличие от модели BG-6300, данная модель имеет не одну направляющую, а по две на обе подачи. Этим же может похвастаться координатный стол BG-6350.

Конструкцию оборудовали усиленными, более прочными и износостойкими подшипниками. Все втулки, отвечающие за перемещение рабочей поверхности по направляющим, изготовлены из металла, кроме одной. Последняя втулка изготовлена из прочной пластмассы и это не брак. Дело в том, что координатный стол оснащен системой фиксации положения рабочего стола. Принцип работы данной системы довольно прост: мы до конца прокручиваем затяжные рукоятки, которые соединены с той самой пластмассовой втулкой, а втулка в свою очередь затягивается поверх направляющей, образуя фиксирование.

Вообще, производители торговой марки Beking начали выпускать координатные столы для сверлильных станков и стоек этой же марки. Поэтому в основании стола, как и в основании станков и стоек, были прорезаны пазы для установки. Данная модель координатного стола наиболее идеально подойдет для работы со сверлильным станком Beking BG-5168E.

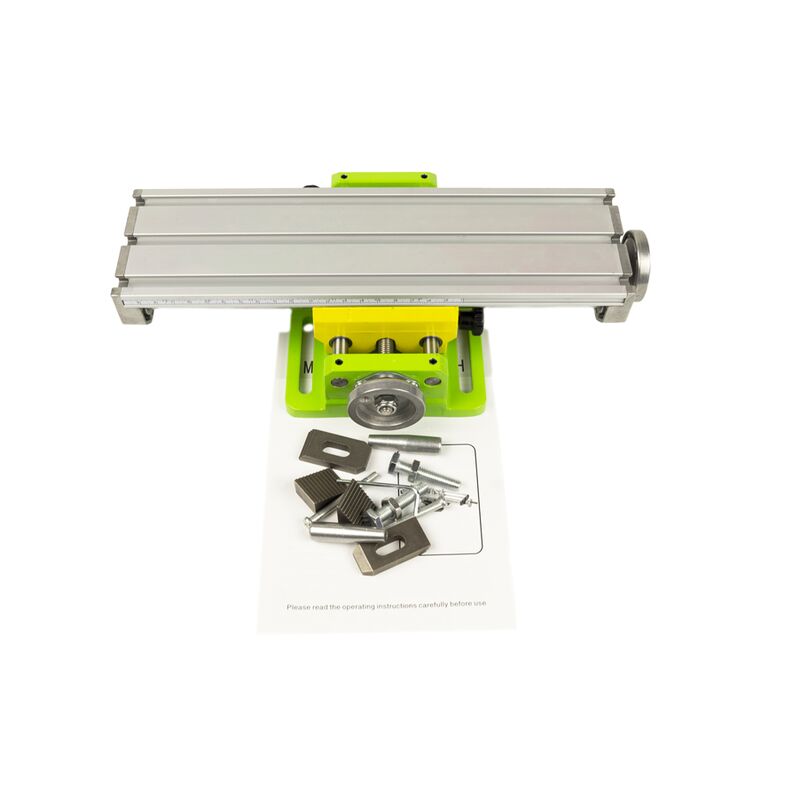

Модель BG-6301, как и все остальные координатные столы Beking, оснащена подвижной миллиметровой линейкой, значительно упрощающей позиционирование заготовки. Установка заготовки осуществляется путем ее зажатия между двух крепежных элементов (входят в комплектацию), которые в свою очередь устанавливаются в T-образных пазах рабочей поверхности.

Размеры данного стола идентичны размерам модели BG-6300 и составляют 31 см в длину и 9 см в ширину. Общая высота инструмента составляет 8 см. Вес координатного стола равен 6,5 кг.

Малые габариты, но одновременно усиленная, прочная конструкция - вот главные преимущества данной модели.
