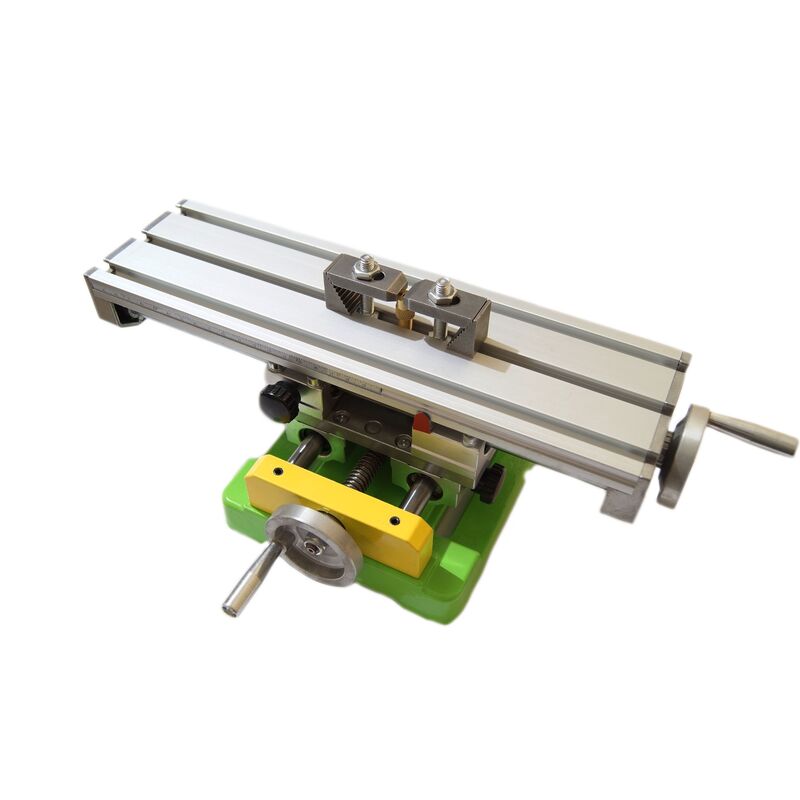

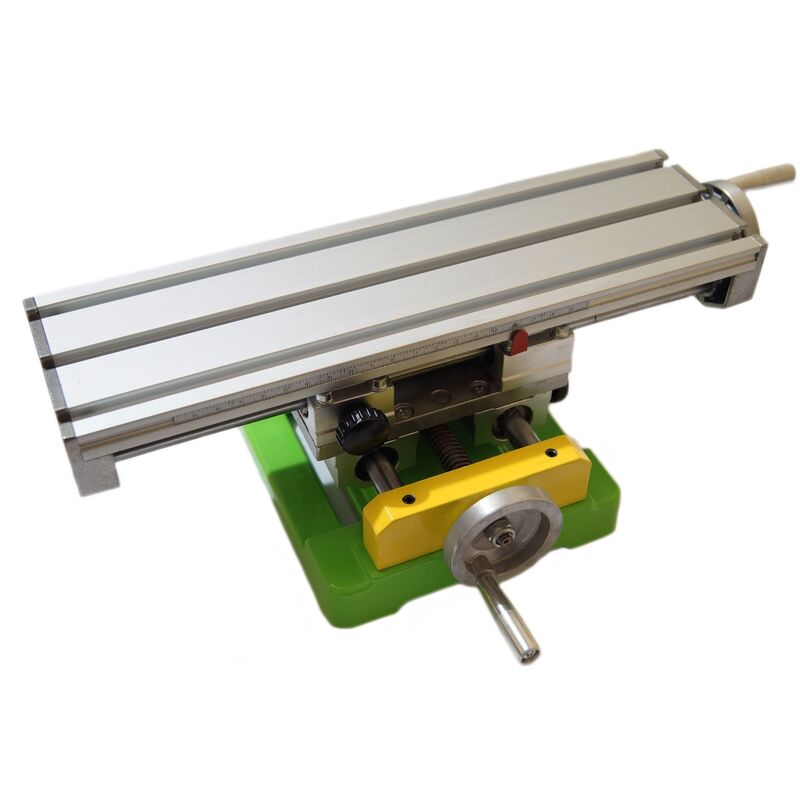

Координатный стол Beking BG-6350

Производитель Beking выпускает много различной продукции, начиная с тисков и заканчивая различными электроинструментами. К слову сказать, сверлильные стойки и станки действительно прославили данную торговую марку как среди любителей своего дела, так и среди настоящих мастеров. И заботясь о комфорте своих потребителей, фирма начала выпускать координатные столы специально к своим станкам и стойкам.

Координатный (крестовинный) стол - это приспособление, предназначенное для надежной фиксации рабочих заготовок, которое в основном используется при проведении фрезерных, сверлильных и разметочных работ.

Главное преимущество одного координатного стола перед множеством различных тисков заключается в том, что они не просто фиксируют заготовку, но также имеют рабочую поверхность, способную перемещаться по координатным прямым. Следовательно, координатные столы идеально подойдут для работы, связанной с продольным и поперечным перемещением заготовки.

Данная модель отличается от остальных координатных столов торговой марки Beking в первую очередь конструкцией, ведь даже по сравнению с моделью BG-6330, этот стол наиболее близок к промышленному аналогу. Модель BG-6350, в отличие от предшествующих ей координатных столов BG-6300 и BG-6330, имеет не одну направляющую, а по две на каждое направление (вдоль и поперек), что делает ее конструкцию устойчивой к возникновению нежелательных люфтов. Регулируемое соединение «ласточкин хвост» также способствует этому.

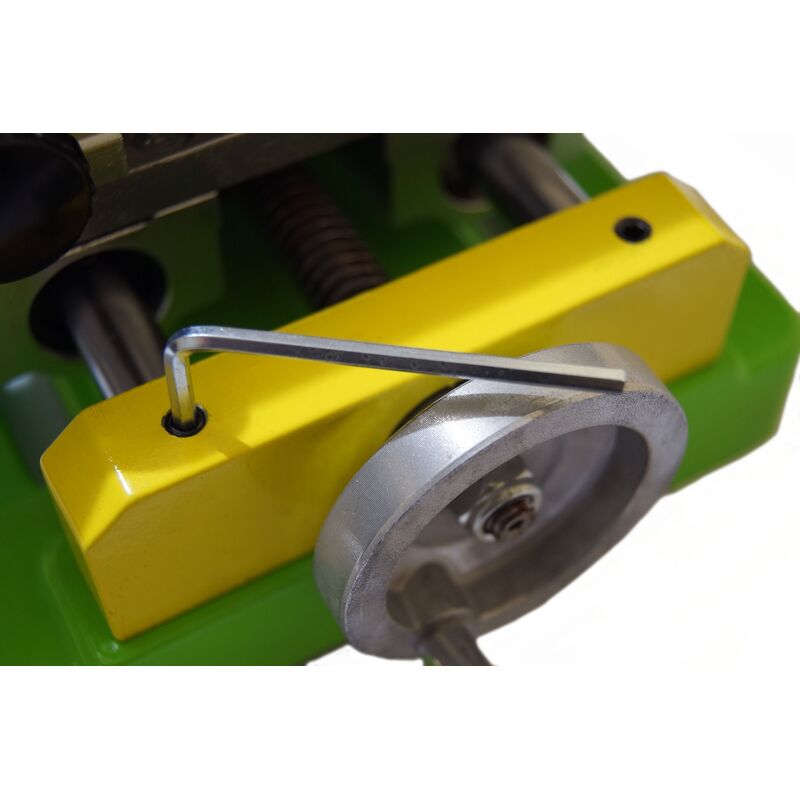

Регулирование положения рабочей поверхности происходит путем вращения ходовых винтов. На маховики нанесена миллиметровая разметка, цена деления которой составляет 0,05 мм. При этом один полный оборот маховика составляет 1,5 мм.

Направляющие координатного стола диаметром 12 мм изготовлены из стали. Максимальный ход продольной подачи (ось Х) составляет 180 мм, а поперечной (ось Y) - 50 мм.

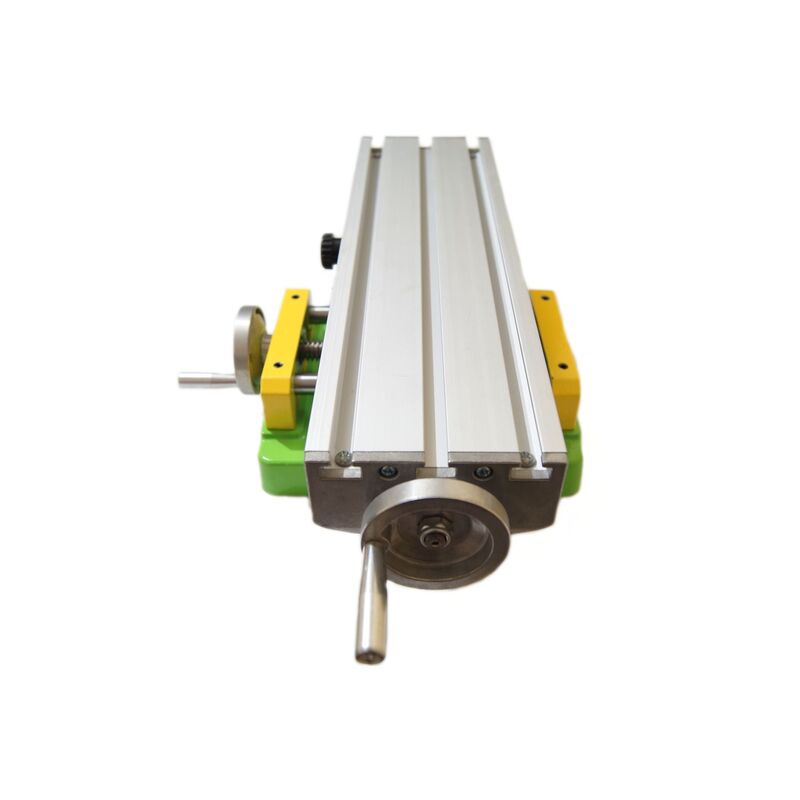

Рабочая поверхность стола имеет три Т-образных паза размерами 12*6*5 мм, в которые устанавливаются крепежные элементы, что и фиксируют заготовку. Приятным дополнением конструкции является система фиксации рабочей поверхности, которой можно воспользоваться после настройки подходящего положения заготовки.

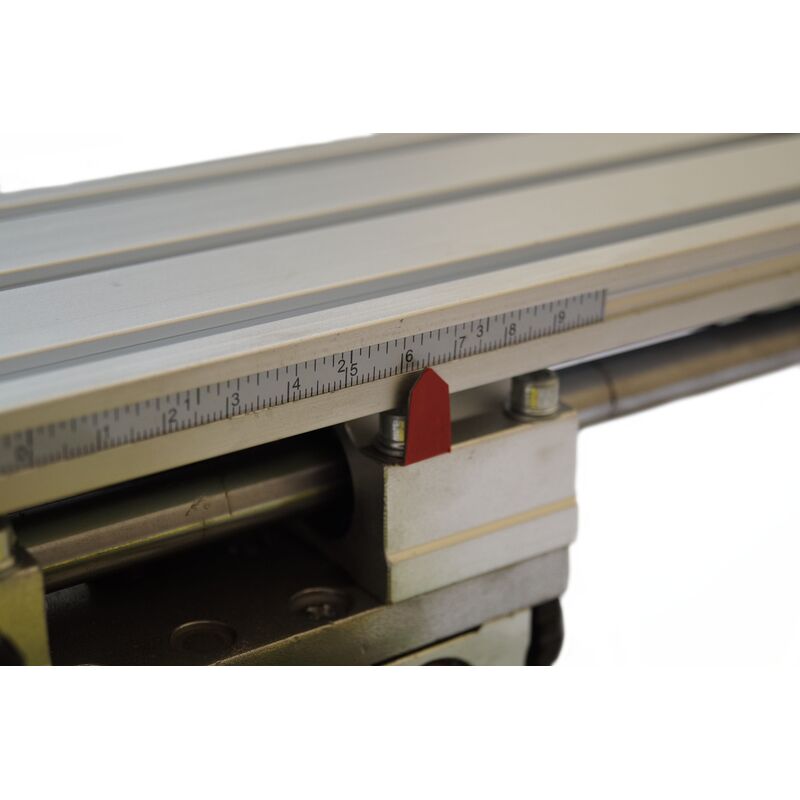

Координатный стол оснащен подвижной миллиметровой линейкой с бегунком, отслеживающим значение. С ее использованием позиционирование заготовки будет более точным и быстрым.

Из всех координатных столов данного производителя модель BG-6350 имеет наибольший размер рабочей поверхности (350*100 мм), изготовленной из алюминия. Чугунное основание имеет 4 паза для крепления координатного стола к основанию сверлильного станка или стойки. Почти все детали стола изготовлены из металла, что является гарантией прочности и надежности. Также в конструкцию были установлены усиленные, более прочные подшибники, изготовленные из металла.
