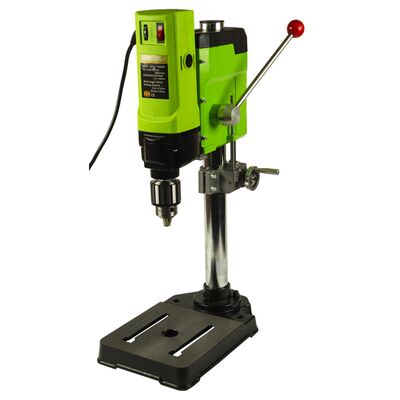

Сверлильно-фрезерный станок BG-5157

Торговая марка Beking, не так давно, но очень решительными шагами вошедшая на наш рынок, выпускает разнообразные сверлильные станки, а также тиски и стойки к ним, плюс многофункциональные и токарные станки, и многие другие электроинструменты. А теперь производит еще и фрезерные станки. И так как эта фирма безоговорочно зарекомендовала себя только с лучшей стороны за счет достоверно доказанного высокого качества своей продукции, то на сегодняшний день многие ее аппараты и приспособления являются очень востребованными как среди мастеров-любителей, так и среди профессионалов, работающих на небольших производствах. Естественно, что этот новый станок явно не станет исключением из правил.

Небольшой, современный, настольный сверлильно-фрезерный станок BG-5157 для многих мастеров станет верным спутником благодаря своим качественным комплектующим, простоте эксплуатации и надежности. Тем более, что его конструкция снабжена прочными, усиленными и износостойкими к боковым нагрузкам подшипниками. Поэтому на таком станке вы с легкостью сможете сверлить и фрезеровать не только деревянные или металлические (мягкий металл) заготовки, но и, само собой разумеется, заготовки из обыкновенного металла. А это в свою очередь может не только значительно увеличить функционал любой мастерской, но и добавить еще одну ступеньку в развитии общей эффективности мини-производства или СТО.

А если учесть, что BG-5157 — это достаточно многофункциональный станок за очень небольшие, абсолютно адекватные деньги, как для пусть не самого прецизионного, но убедительно точного фрезерного станка, в котором, к тому же, конструкционно предусмотрено полное отсутствие каких-либо люфтов. И это в любом из движимых узлов аппарата, будь то крепление к станине или движение шпинделя по салазкам (имеют форму «ласточкин хвост»). Нет люфтов, естественно, и на самом главном узле — валу шпинделя. А сам механический модуль можно зажимать на стойке намертво двумя крепежными винтами, установленными сзади на его корпусе.

Максимальное количество оборотов, которые способен развивать станок — 800 об/мин, с возможностью переключения от нуля до максимума шестью равномерными положениями. Также огромным плюсом является то, что в электронной схеме станка установлен датчик обратной связи, чтобы даже на самых малых оборотах скорость и крутящий момент оставались такими же большими, как и на максимальных оборотах. А если учесть то, что в этом устройстве установлен электродвигатель с мощностью в 1050 Вт, то легко предсказать, что производительность этого станка явно будет намного выше ваших ожиданий.

Ось шпинделя расположена на достаточном расстоянии от стойки — 140 мм. При том, что сама стойка в виде трубы высотой в 550 мм имеет диаметр 45 мм (с толщиной стенок 2,5 мм) и надежно спаяна с фланцем, крепящимся к тяжелой, литой, чугунной станине с размерами 195×200 мм. В станине есть отверстия для установки крепежных механизмов; а если работать без них, то максимальная высота закрепляемой заготовки может достигать 265 мм.

На станок установлен трехкулачковый патрон, который при желании или необходимости может быть заменен на другой, например, на цанговый. Этот идущий в комплекте патрон может зажимать сверла и фрезы диаметром от 3 до 16 мм. При этом указанные производителем показатели диаметров максимального сверления составляют: по металлу до 13 мм, а по дереву так и вовсе целые 35 мм.

Модуль имеет рычажный ход в 60 мм для сверления, и те же 60 мм для процесса фрезерования. Подъем/опускание модуля производится посредством крутящейся рукоятки с червячным редуктором, в котором винты соотносятся друг с другом в Z-координате. После остановки вращения (в любую сторону) регулировочного штурвала модуль невозможно куда-либо сдвинуть — держит надежно. С обеих сторон модуля (как для сверлильного, так и для фрезерного процесса) имеется отдельная линейка и флажковый указатель-ограничитель, который при необходимости для большей точности при работе можно передвигать и закреплять выше или ниже.

Но главным механизмом являются координатные тиски, например, моделей Beking BG-6368, Wintech CV-150 или им подобные. Они не входят в комплект (для возможности самостоятельно выбрать определенную модель под нужные задачи), но зато при их наличии можно сделать станок уже не только сверлильным, но и действительно полноценным фрезерным — вам необходимо всего лишь установить их на его станину. Координатные тиски имеют рабочую поверхность, движимую по направляющим плоскостям X и Y.

Хотя в некоторых случаях немного удобнее (за счет небольшой высоты) будет установка координатного стола, подобного Beking BG-6301 или Beking BG-6330. Тем более, что для комфорта своих потребителей фирма выпускает достаточное количество модификаций таких приспособлений к своим стойкам и станкам.
